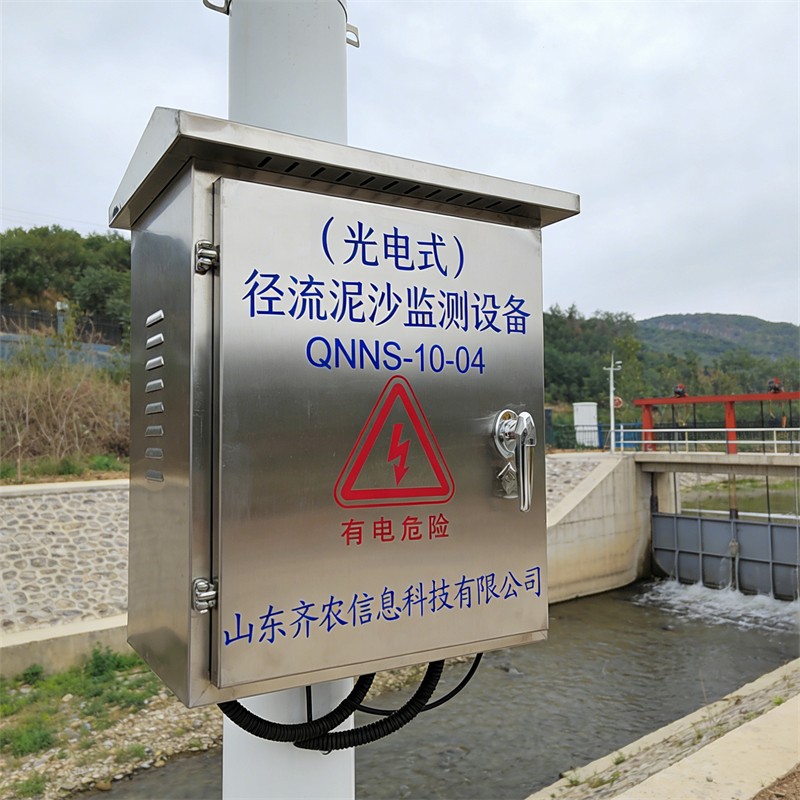

（光电式）径流泥沙监测设备

QNNS-10-04

一、产品概述

在生态文明建设与水土保持监测领域，实时、精准的径流泥沙数据是科研决策与工程评估的关键。QNNS-10-04 （光电式）径流泥沙含量监测设备，是一款专为野外复杂环境设计的高精度在线监测终端。

该设备基于先进的光电测量原理，彻底颠覆了传统的人工采样烘干法，实现了从0至200g/L宽量程内的泥沙含量实时监测。它集成了太阳能独立供电系统与生态圈云平台，旨在为用户提供一套“免维护、高可靠、数据可视”的一体化解决方案，帮助科研人员与管理者轻松掌握水土流失动态变化。

二、核心特点

1. 光电法高精度测量

采用先进的光电式测量原理，利用光在不同泥沙含量中的散射与透射特性进行换算，解决了含沙水体监测难的问题，确保数据真实反映径流过程。

2. 宽量程与高灵敏度

量程覆盖 0~200g/L，分辨率高达 0.1g/L，无论是清澈径流还是高浓度洪水过程，均能精准捕捉细微的泥沙含量变化。

3. 双指标实时输出

设备实时采集并计算瞬时泥沙含量与平均泥沙含量，既满足对突发事件的快速反应分析，进行时段内的总量计算。

4. 智能化云平台管理

数据自动上传至生态圈云平台，支持多终端访问：

· 手机端： 微信小程序实时查看当前数据，随时随地掌握现场情况。

· 电脑端： 支持历史数据下载（Excel表格），并可一键生成折线图、柱状图、散点图，直观分析泥沙含量变化趋势。

三、技术参数

1、测量原理：光电式测量原理

2、量程： 0-200 g/L

3、分辨率： 0.1 g/L 或 0.1% FS（满量程）

4、准确度： ±10% FS

5、重复性： ±2% FS

6、实时采集：数据包含瞬时泥沙含量、平均泥沙含量、时段内泥沙量，累计泥沙量。

7、供电：60W太阳能发电，锂电池容量30Ah

8、数据：上传到生态圈云平台，手机端可实时查看数据，电脑端可查看、可下载excel表格，下载折线图、柱状图、散点图，分析变化趋势。

四、应用场景

1. 水土保持监测

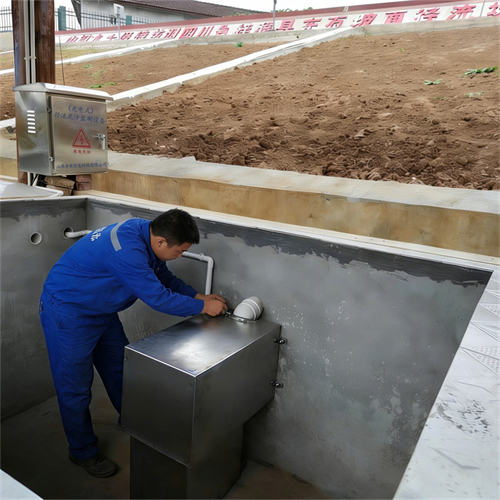

适用于坡面径流小区、小流域卡口站、沉沙池的水土流失监测。通过连续监测降雨径流中的泥沙变化，精确计算水土流失量，为水土保持效益评估提供基础数据。

2. 水文水资源调查

用于河流、渠道的悬移质泥沙含量在线监测，替代传统的人工取样，提高水文测验的自动化水平与时效性。

3. 环境科学与农业面源污染研究

在农业面源污染研究中，泥沙往往是磷、氮等污染物的载体。本设备可辅助科研机构分析泥沙迁移规律，评估农田养分流失状况。

4. 水利工程与预警

用于水库入库口、河道下游的含沙量预警。当含沙量超过阈值时，可为水库清淤或下游供水安全提供数据支撑。

五、配置清单
