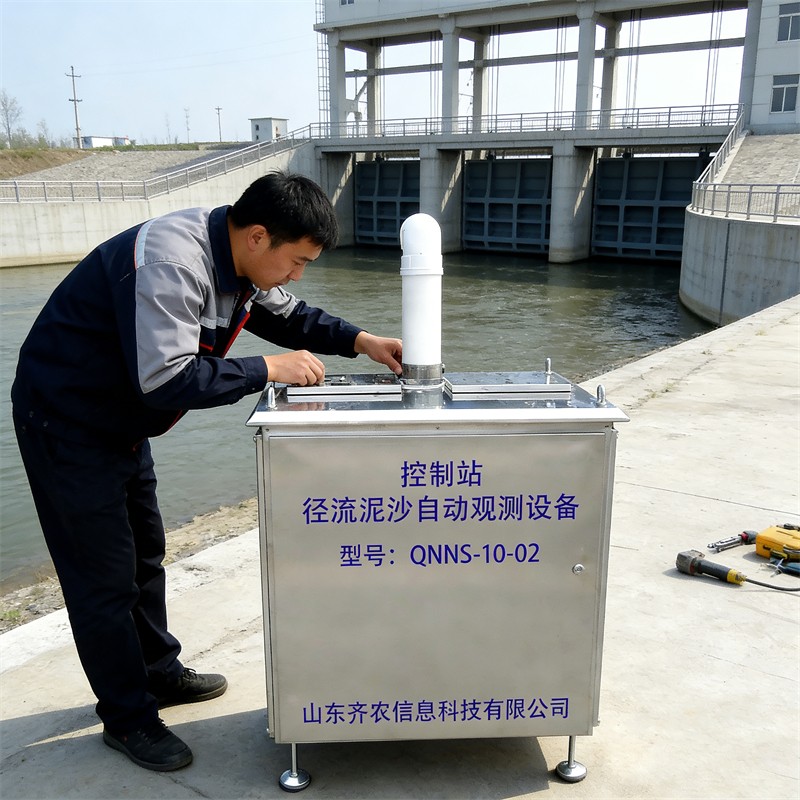

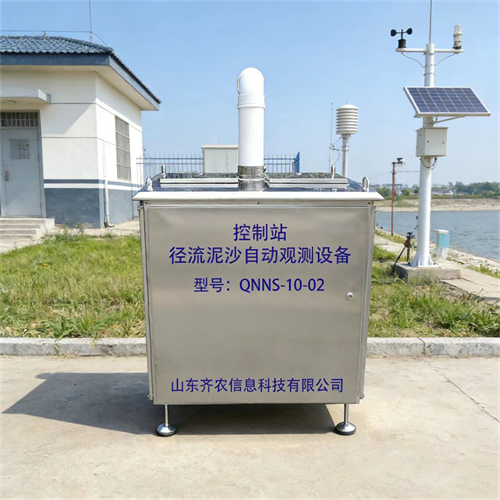

控制站径流泥沙自动观测设备

型号：QNNS-10-02

 让每一次径流过程都留下精准的数据足迹

为绿水青山守护提供坚实的数据基石

一、产品概述

控制站径流泥沙自动观测设备是一款集自动化、智能化与高可靠性于一体的野外在线监测终端。它依据国家最新规范标准设计，深度融合现代传感、自动控制与远程通信技术，旨在实现对小流域的径流量、泥沙含量等关键水土保持参数进行全自动、连续、精准的无人值守监测。设备致力于替代传统人工采样方式，大幅提升监测效率与数据质量，是水土保持科学研究、水文监测、工程效益评估及环境监管领域的智能化理想解决方案。

二、核心特点

1. 权威方法，精准可靠：严格遵循国家规范（GB/T50159-2015），采用经典的称重法（置换法）进行泥沙含量测量，确保数据来源的权威性与准确性。

2. 智能双桶，全程测量：独特的双桶交替工作模式，实现取样、测量、排空的全过程自动化。配备分层采样能力的水泵与自动管道清洗功能，有效避免样本交叉污染，保证长期测量一致性。

3. 超强续航，无畏环境：支持太阳能与市电双供电，配备大容量储能系统，可在连续15天阴雨天气下稳定工作，适应从-25℃寒冰到55℃酷暑、湿度高达95%的苛刻野外环境。

4. 坚固防护，持久耐用：全机采用304不锈钢可修复箱体，防护等级高达IP55，防尘防水，坚固耐腐蚀，平均无故障工作时间超过8000小时，保障设备长期可靠运行。

5. 全景互联，智慧管理：集成5G/4G/北斗多种远程通信方式，支持主流通信协议与API接口。具备本地大容量存储与断点续传功能，结合远程平台与现场人机交互界面，实现数据实时查看、历史追溯、智能报警与一体化报表生成。

三、技术参数

1、泥沙测量原理： 称重法（置换法），符合《GB/T50159-2015》

2、泥沙测量方式： 双桶全过程自动测量，支持分层采样，管道自动清洗

3、触发方式： 自动触发/人工启动

4、测量频率： 用户可自定义设定

5、水位量程与精度： 0.1 ~ 30 m，±1 mm

6、泥沙含量测量范围： 0.01 ~ 500 kg/m³

7、测量精度： 泥沙量 ≥ 90%，径流量 ≥ 95%

8、可靠性： (MTBF) ≥ 8000 小时

9、工作环境 温度：-25℃ ~ +55℃；湿度：≤ 95% RH

10、数据分析与报表： 满足《径流小区和小流域水土保持监测手册》要求

11、现场显示与交互： 配备显示屏与人机界面，实时显示径流、泥沙、降雨等数据，支持历史查询

12、供电系统： 220V 交流电 & 太阳能蓄电池系统（保障连续15天阴雨工作）

13、智能诊断与报警：具备自动校时功能，对电池、采集器、传感器、通信状态异常自动报警

14、通信方式： 5G/4G/北斗，符合《SL651-2014》规约，支持MQTT、TCP、ModbusTCP等

15、数据接口： 提供API接口，数字通信（含三年信息费）

16、数据存储： 本地存储 ≥ 128GB，支持实时上传、断点续传，USB/蓝牙手动导出

17、机箱防护：304不锈钢，防护等级优于IP55

18、包装标准：出口标准木箱包装

19、数据云平台：上传到生态圈云平台，手机端可实时查看数据，电脑端可查看、可下载excel表格，下载折线图、柱状图、散点图，分析变化趋势。

四、应用场景

· 水土保持监测网络：各级水利、水土保持站所对小流域进行长期、连续的标准化监测。

· 科研与教育：高等院校、科研院所开展水土流失规律、模型验证、生态效益评估等相关科学研究。

· 工程项目监测：针对矿山修复、道路建设、开发区建设等生产建设项目的水土保持效果监测与验收。

· 智慧水文与山洪预警：作为野外感知终端，集成入智慧水文系统，为洪水预报、泥沙输移研究提供关键源头数据。

· 生态与环境监管：应用于自然保护区、水源地等重点区域的生态水文过程与环境影响监测。

五、配置清单：
