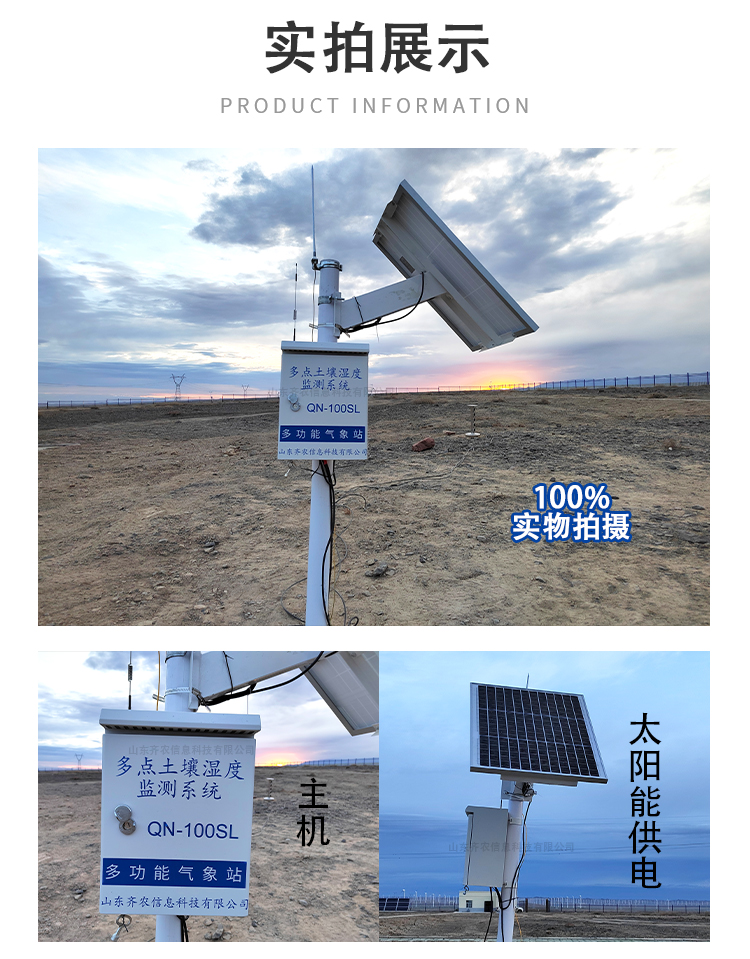

土壤水分监测仪 QN-100SL

土壤水分监测仪又名多点土壤湿度监测系统QN-100SL是基于介电理论并运用频域测量技术自主研制开发的，能够精确测量土壤和其它多孔介质的体积含水量。可与温室环境监测、土壤墒情采集、自动灌溉控制等系统集成，实现水分的长期动态连续监测。

一、技术参数：

计算终端：

1.工作电压：DC 6-32V（推荐 DC12V）；

2.工作电流：42mA/12DC；

3.响应时间：＜13s，

4.精度：<±2%；

5.输出参数：体积含水率/质量含水率；

满足：T/CHES 58-2021《时域反射法土壤水分监测仪》 检测标准。

遥测终端机（内置 DTU）：

1.工作环境：－20℃~70℃ , 湿度 <95％(温度为 40℃时)；

2.输入电源：12VDC ，正常工作电 压范围 9-16VDC ，可采用交流供电或蓄电池直流供电方式；

3.工作电流：值守功耗＜0.01mA （@12VDC），运行功耗＜6mA     （@12VDC）；

4.支持实时测量、在线传输数据， 数据存储 ≥ 128G  专用用户数据 存储器，支持移动存储设备直接下 载；

5.平均无故障时间：MTBF>25000 小时；

6.配备数据显示屏，设备具备人机 交互操作界面；

7.满足 SL180-2015《水文自动测报 系统设备遥测终端机》检测标准。

TDR探针：

1.探针类型：3  针；

2.测定层深度：0~20、20~40、40~60、60~80、80~ 100cm ，每层一点；

3.介电常数范围：1~80；

4.分辨率：0.1%；

5.准确度（精度）：±1（粗中纹理介质）±2（细纹理介质）；

6.传感器材料：传感器胶封材料具有 强度高、韧性好、耐磨损和抗酸碱腐蚀等特点。

供电系统：

支持太阳能蓄电池及220V交流电，两种供电方式；

太阳能板配充电控制器，蓄电池满足在连续阴雨15天情况下保证正常工作。

野外机箱：

304不锈钢可修复结构，各部件表面无污染、无毛刺、无锈蚀，弯曲部位无裂纹或褶皱。外壳防护等级优于IP55。

通信方式及格式：

数字通信（含三年信息费），符合水文监测数据通讯规约《SL651-2014》的要求，支持 MQTT、TCP、MODBUSTCP等多种信号传输方式，提供 API接口；远程传输数据采用5G/4G，或支持北斗通讯设备。

二、功能及特点：

高稳定性，安装方便，维护操作简单;

采用阻燃环氧树脂固化，完全防水，可长期埋伏土壤中使用，且不受腐蚀;

钢针采用优质材料，可经受长期电解，不受土壤中的酸碱腐蚀;

测量精度高，性能可靠，受土壤含盐量影响较小，可适应各种土质;

三、适用范围：

广泛应用于农田，水利，公路，铁路路基水分的埋测。节水农业灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、科学实验、植物培养及各种颗粒物含水量的测量等领域。
