全自动风蚀监测仪

型号：QN-QXZ

一、背景

风蚀，即风的侵蚀作用，指在风力作用下地表物质被侵蚀、磨蚀并被带走的过程。干燥的土壤和地表上空相对稳定的风力是发生严重风蚀的主要条件。

风速是风蚀的启动力，风速增加时，风向上抬起土壤的力和拖曳力也相应增加，引起大颗粒侵蚀，同时搬运能力也相应增加。如果在农田地表没有或很少保护的情况下，大风可以在短时间内搬运走大量的土壤。

风蚀强度取决于风的侵蚀力，风的土壤搬运量大约与风速的平方成正比。一般情况下，表面越粗糙风蚀越轻，但极细微颗粒的光滑表面能够经受相当高的风速而不被侵蚀。风蚀使土壤颗粒在空间上重新分布和分选，深刻地影响人类的生产和生活环境。

在风蚀区，恶劣的自然环境让科研人员倍受煎熬，QN -QXZ 全自动风蚀监测仪应运而生，由山东齐农信息科技有限公司自主研发。

二、系统组成：

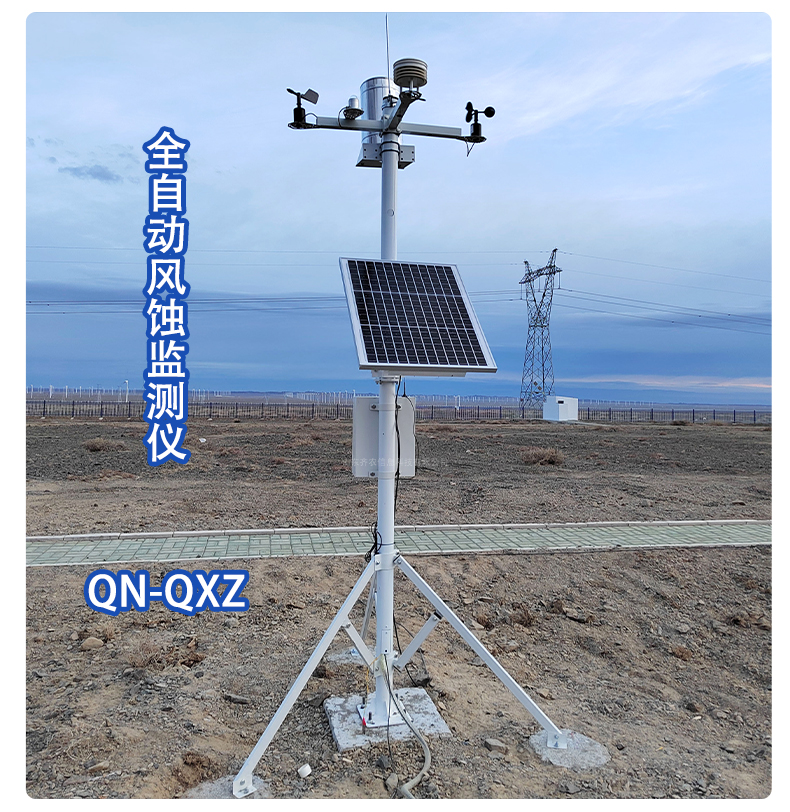

QN-QXZ 全自动风蚀监测仪是由立柱、太阳能供电系统、风蚀监测主机、风蚀监测自动采集系统、风蚀监测自动称重系统、风速传感器、风蚀监测系统云平台等等组成。

三、技术参数：

风蚀监测自动称重系统：

选用 304 不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命。

应用压力式测量原理，通过高精度的称重原理测量风蚀量的重量变化，测量精准，数据科学。

采用底部出线的接线方式，减少明线，避免线路故障，安装方便，操作简单。

双层防护的设计结构，独特的双层不锈钢设计，可以有效隔离外界风雨干扰，使测量 结果更加精准。

适应能力强，在大风和降雨气候条件下能正常观测，不失准确度，抗电磁干扰，即使 停电后再通电，输出数据依然正确。

数字化传感器，无温漂、时漂，性能长期稳定。

宽直流供电 10-30VDC

测量精度0.1g

量程6kg

响应时间 ＜1s

输出类型 标准 Modbus-RTU 协议 485 信号输出

防护等级 IP66

工作温度 -40～85℃

工作湿度 0～100%RH

存储温度 -40～125℃

存储湿度 ＜80%（无凝结）

风蚀监测自动采集系统：

该监测仪器采用区域监测输沙量，确定一个中100m圆形的风蚀测量区域，选取圆周上若干个测量点，一般为 8 个，代表 8 方向，每个方向 5 层位集沙仪收集沙量;以测量点为中心，沿着圆周方向于测量点两侧各 0.5m 处分别各布设一个集沙装置，其中一个集沙装置的开口朝向圆心，采集离开测量区域的风蚀物，另一个集沙装置的开口远离圆心，采集进入测量区域的风蚀物，同时在监测区域圆心位置或者下风口距圆心 60 米处安装一套全自动气象站仪器采集风速风向、气温、湿度、气压、太阳辐射、雨量等要素气象数据，方便用户对该区域的气象数据采集分析。

量程：8 个指示方向 ，同时记录采集方向数据。

设计有挡雨板、通沙道、防雨圈、护风伞等装置，为自动采集保驾护航。

采用高性能进口轴承，转动阻力小，测量精确。

外壳机械强度大，硬度高，耐腐蚀、不生锈可长期使用于室外。

设备结构及重量经过精心设计及分配，转动惯量小，响应灵敏，真正的随风旋转采集风沙。

标准 ModBus-RTU 通信协议，接入方便

直流供电（默认） 10~30V DC

功耗 0.15W

变送器电路工作温度 -40℃~+60℃，0%RH~80%RH

通信接口 485 通讯（ModBus）协议

动态响应速度 ≤0.5s

其他传感器：

风速量程：0-70m/s，分辨率 0.1m/s ，精度 ±（0.2+0.03V）m/s

直流供电（默认） 10~30V DC

功耗 ≤0.3W

变送器电路工作温度 -40℃~+60℃，0%RH~80%RH

通信接口 485 通讯（ModBus）协议

动态响应时间 ≤1s

空气温度:-30C~70C 精度:0.2

空气湿度:0~100%精度:3.0%

大气压力:10hPa~1100hPa精度:0.1hPa

风向传感器:测量范围:0--360度

雨量:0~40mm/Min，分辨率0.01MM

土壤温度:-30C~60C，精度: +0.5C

土壤湿度:0~饱和土湿，精度:1.5%

总辐射传感器:0~2000W/m精度3W/m

太阳能供电系统：

太阳能板 60w；（含控制器及支架）

蓄电池 12V 38AH 足额

胶体电池免维护

工作温度：-40 摄氏度~+70 摄氏度

带地埋箱带管

风蚀监测系统云平台展示：

平台免费用，第一年免流量费，第二年开始每年100元流量费，也可以自己办理流量卡更换。
